现在汽车上小排量涡轮增压发动机应用的越来越多，它的优点是可以在不增加发动机排量的基础上，大幅度提高发动机的功率和扭矩，涡轮增压器执行器价格也很合适。但是涡轮增压器也有很大的缺点：在低速时，增压不足，涡轮迟滞；而在高速时又会出现过增压的现象。为了克服这样的缺点，人们在增压器上设计了旁通阀，以控制增压器的增压压力。
一、旁通阀式涡轮增压器的工作原理：

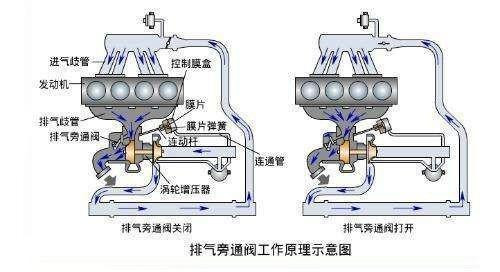

在高速高负荷时，涡轮增压器旁通阀门打开，部分废气经旁通阀直接进入排气管，放掉一部分废气，涡轮转速下降，从而来控制增压的压力。

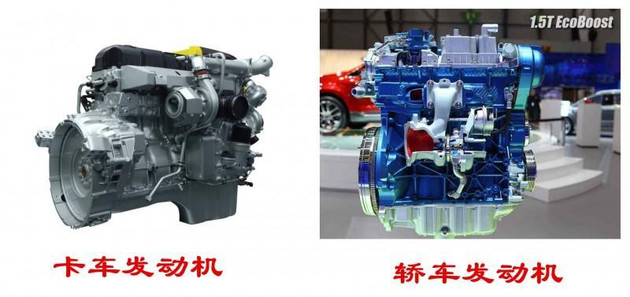

旁通阀式涡轮增压器的控制方式有两种，一种是机械（真空）控制，通常应用在卡车柴油机上；另一种是电子控制，通常应用在轿车上。
二、机械控制旁通阀式的结构及工作原理

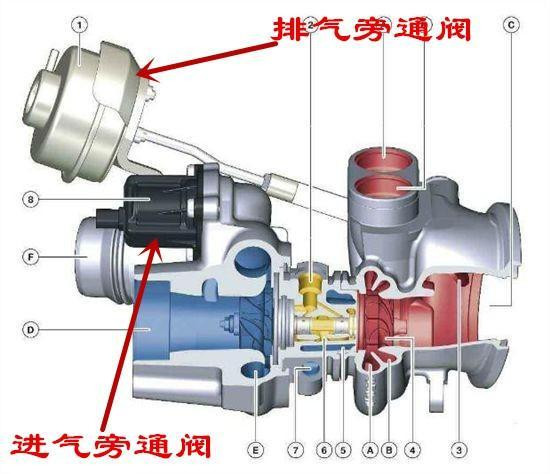

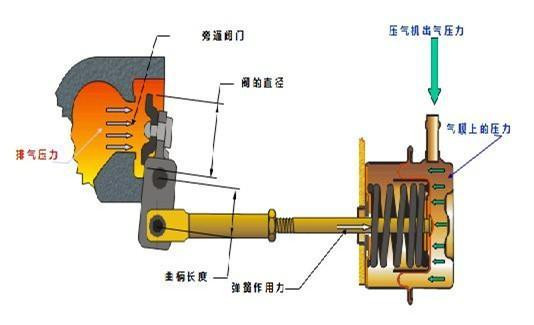

机械控制旁通阀主要有控制气室、拉杆、旁通阀门等组成。旁通阀执行器中膜片左侧通增压的气体。

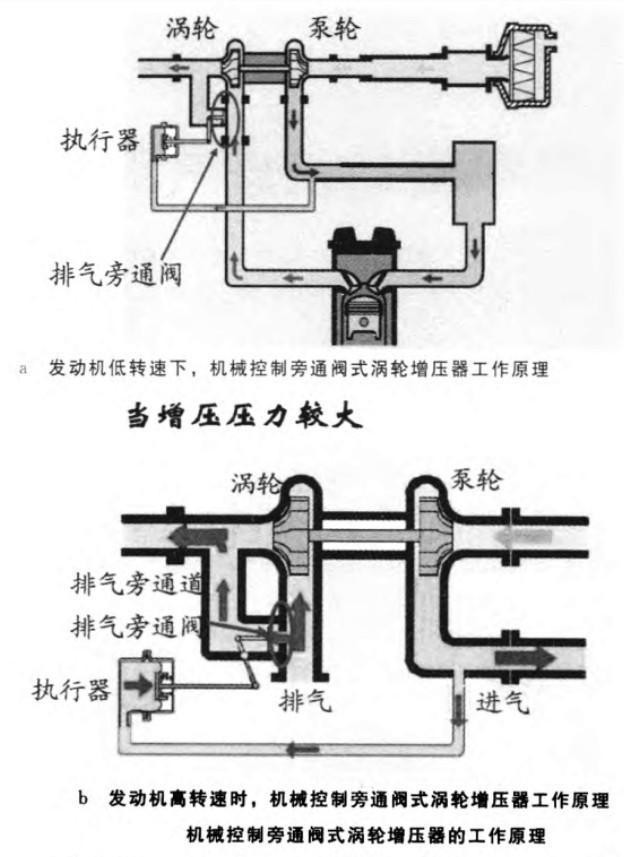

1、当发动机低转速运转时，压气机出口压力较低，旁通阀在回位弹簧的作用下关闭，发动机排出的废气全部通过增压器的涡轮端，从而提高了涡轮的转速，能够产生较大的进气增压压力，提高进气量，改善发动机的低速性能。
2、当发动机高转速运转时，增压后的迸气压力超过规定值，增压气体将排气执行器中的膜片顶起，带动旁通阀拉杆移动，打开排气旁通阀门，于是一部分废气不通过增压器的涡轮端，从排气旁通道直接排人大气，使涡轮进口流量减少，压力降低，增压器转速下降，减少增压的压力。
三、电子控制旁通阀式的结构及工作原理

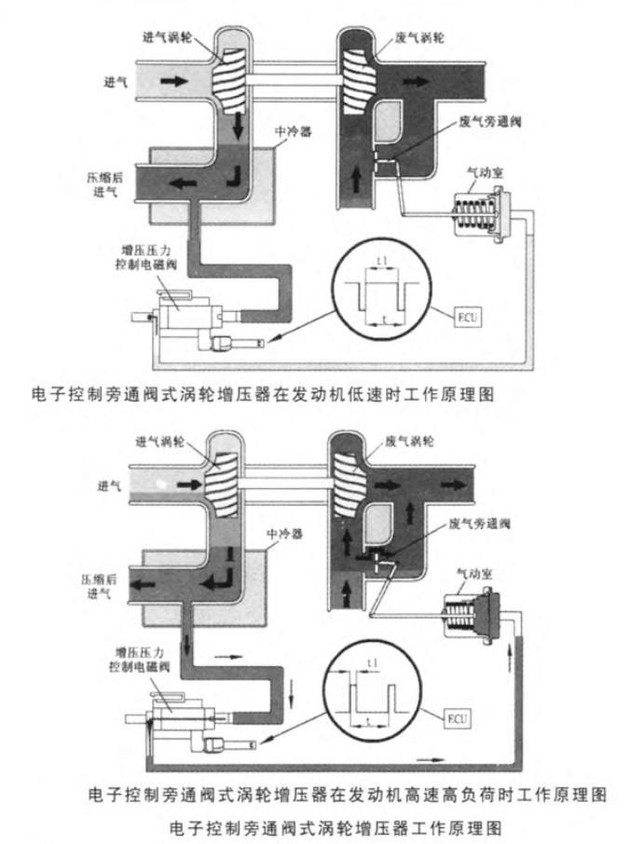

排气旁通阀的开闭由电控单元ECU控制的增压压力控制电磁阀操控。电控单元ECU监测发动机的工况，与内部预置的参数进行比较，据此来控制电磁阀的开启时间，从而达到改变排气旁通阀的开度，控制排气旁通量，调节增压压力的目的。
四、旁通阀式涡轮增压器使用注意事项：

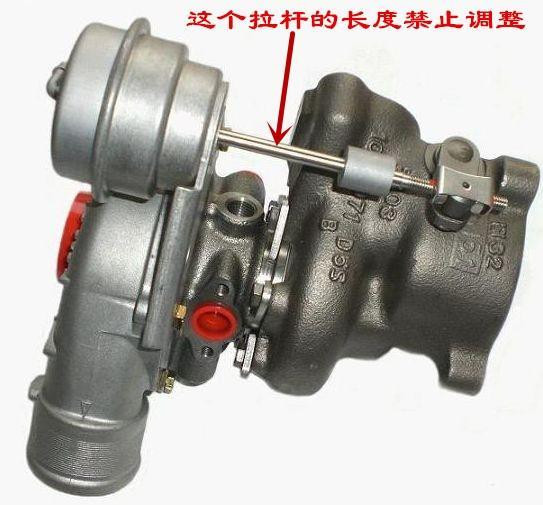

1、旁通阀执行器中的弹簧的预紧压力的设定和校验是在制造厂的专门设定和校验的设备上进行的，用户不能随意调整、变动。

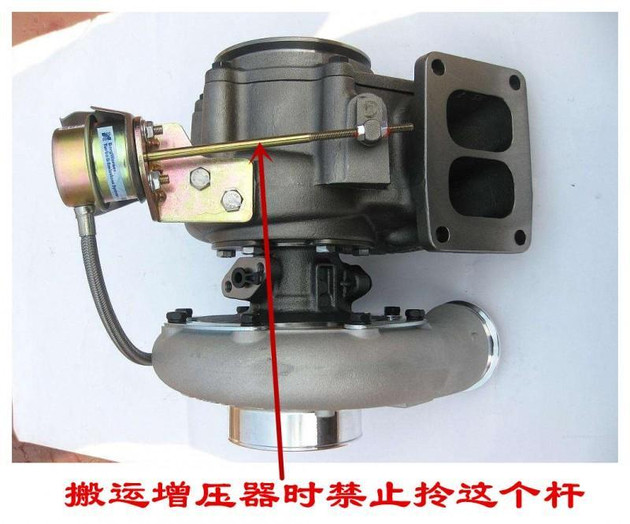

2、切勿将装在旁通阀增压器总成外面的推杆等零件当作把手用来搬动增压器总成，以免影响旁通阀执行机构的灵敏度和可靠性。
